Otomat çelikleri yüksek seviyede mangan ve kükürt içeren alaşımı olmayan çeliklerdir. Otomat çeliklerinde yüzeydeki talaş kırılarak kaldırıldığından, hızlı işlem yapılabilmekte ve dolayısıyla de bu çelik türü seri imalat için uygundur. Mangan ve Kükürt ’ün bileşimi sonucu ortaya çıkan Mangan-Sülfür (MnS) sebebiyle küçük ve kırılgan talaş oluşturur. Bu da seri üretimde çalışan tezgahlarda alınan verimi arttırır.
- Kurşunlu Otomat Çelikleri
- Kurşunsuz Otomat Çelikleri
Otomat çelikleri, süratli ve seri üretim yapabilen torna ve otomat tezgâhlarında, aşağıda belirtilen avantajları sağlar.
- Tezgâhın işleme hızına uygun yüksek kalem ömrü sağlar.
- İş parçalarının kolay işlenmesi ve tezgâhtaki rahat hareketini mümkün kılan iyi bir talaş kırılganlığı sağlar.
- Çok düşük kesme kuvvetleri gereği, işlenen parçada iyi bir yüzey kalitesi sağlar.
Otomat çelikleri uygulanan ısıl işlemlere göre :
a-) Isıl işlem uygulanmayanlar
b-) Isıl işlem uygulananlar
1) Islah işlemi uygulananlar
2) Semantasyon işlemi uygulananlar olmak üzere gruplandırılırlar.
Talaş kaldırma gereği duyulmadan yüzeylerin hassas ölçü toleranslarında olması gereğinden, otomat çelikleri daha ziyade soğuk çekilmiş olarak kullanılır.
Bu arada , yaklaşık %0.12 kükürt ve düşük karbon ihtiva eden ve yarı otomat çeliği olarak adlandırılan çelikler, iyi bir işlene bilirlik özelliğinin yanı sıra, sıcak ve soğuk dövme ve zımbalama parçalarının imalatında kullanılmaktadır. (Örnek : Somunlar).
Yüksek kükürt ihtiva eden 9SMn28 kalitesi, sıcak dövme uygulamasında başarıyla kullanılmaktadır.

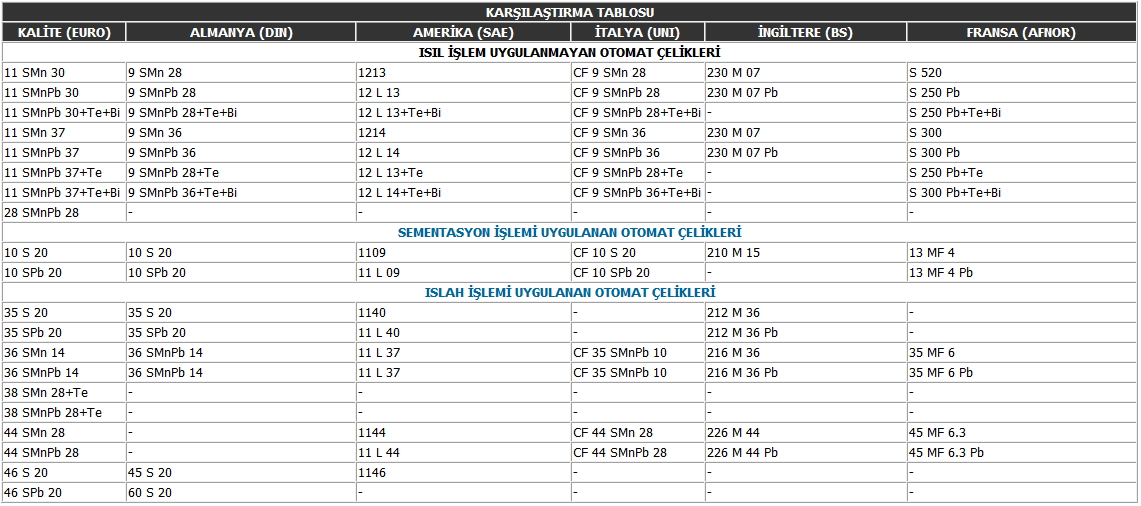

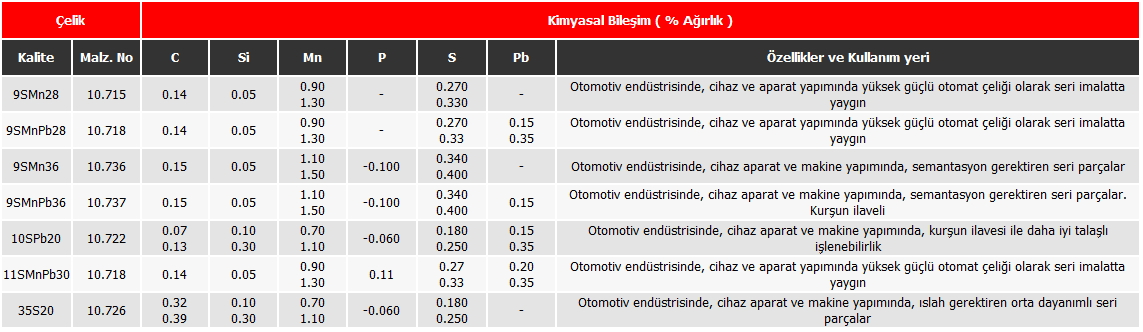

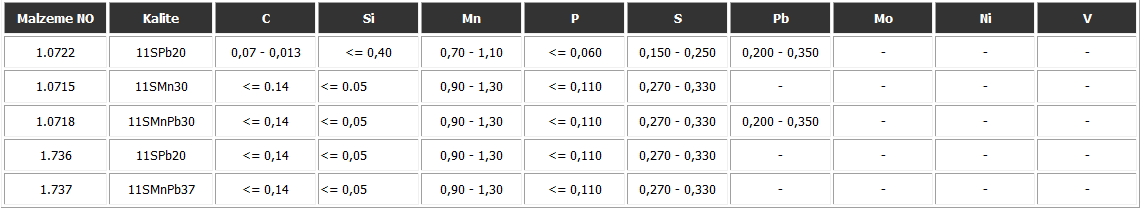

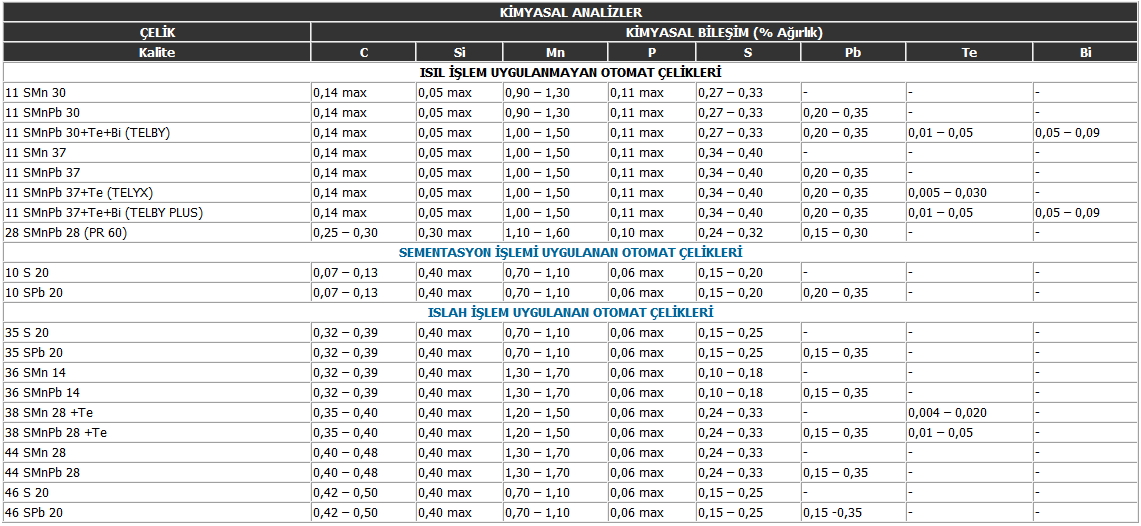

Otomat Çeliği Standartları
